Monitoring and control systems · Systèmes de surveillance et de contrôle
| English | Français |
|---|---|
| preset value/ˈpriːset ˈvæljuː/ | valeur prédéfinie |
| actuator/ˈæktʃuːeɪtə/ | actionneur |
| monitoring/ˈmɒnɪtərɪŋ/ | surveillance |
| sensors/ˈsensəz/ | capteurs |
| control system/kənˈtrəʊl ˈsɪstəm/ | système de contrôle |
| feedback/ˈfiːdbæk/ | feedback |
| thermistor/ˈθɜːmɪstə/ | thermistance |
| ADC/ˌeɪ diː ˈsiː/ | ADC |
| feedback loop/ˈfiːdbæk luːp/ | boucle de rétroaction |
The teacher who was tired of being interrupted
- In 1883 Warren Johnson, a college teacher in Wisconsin, was fed up with the janitor walking into his classroom to check the heating.
- He built a device with a strip of two metals that bent as the room warmed and cooled. At a set temperature it closed a circuit and rang a bell in the boiler room.
- A sensor, a preset value 预设值, a signal to someone who acts, and a room that is measured again afterwards: the first automatic control loop in a building.
- Today the loop is a processor and an actuator 执行器 instead of a janitor, but the parts are the same.
Le professeur qui en avait assez d'être interrompu
- En 1883, Warren Johnson, un professeur universitaire au Wisconsin, en avait assez que le concierge entre dans sa salle de classe pour vérifier le chauffage.
- Il a construit un dispositif avec une bande de deux métaux qui se courbait lorsque la pièce se réchauffait et se refroidissait. À une température préréglée, il fermait un circuit et sonnait une cloche dans la salle de chaudière.
- Un capteur, une valeur préréglée 预设值, un signal envoyé à quelqu'un qui agit, et une pièce mesurée à nouveau après : la première boucle de contrôle automatique dans un bâtiment.
- Aujourd'hui, la boucle est un processeur et un actionneur 执行器 au lieu d'un concierge, mais les composants sont les mêmes.
Monitoring and control
- Both kinds of system read sensors 传感器. The difference is what happens next.
- A monitoring 监控 system collects, records or displays the readings and takes no action, though it may raise a warning: a weather station, a patient monitor that beeps.
- A control system 控制系统 compares each reading with a preset value and, if it is outside the range, sends signals to actuators that change the physical process: a thermostat switching a boiler.
Monitoring reports; control acts and then measures again
Surveillance et contrôle
- Les deux types de systèmes lisent les capteurs 传感器. La différence réside dans ce qui se passe ensuite.
- Un système de surveillance 监控 collecte, enregistre ou affiche les relevés et ne prend aucune action, bien qu'il puisse émettre un avertissement : une station météo, un moniteur de patient qui émet un bip.
- Un système de contrôle 控制系统 compare chaque relevé avec une valeur préréglée et, s'il est hors plage, envoie des signaux aux actionneurs qui modifient le processus physique : un thermostat activant une chaudière.
La surveillance rapporte ; le contrôle agit et mesure à nouveau
The key difference between a monitoring system and a control system is that a control system: · La différence clé entre un système de surveillance et un système de contrôle est qu'un système de contrôle :
Both read sensors, but a control system uses the data to act (via actuators), while monitoring only collects and reports. · Les deux lisent les capteurs, mais un système de contrôle utilise les données pour agir (via des actionneurs), tandis que la surveillance se contente de collecter et de rapporter.
A pure monitoring system takes action through actuators to change its environment. · Un système de surveillance pur agit par le biais d'actionneurs pour modifier son environnement.
Monitoring only collects and reports data — it does not act. Acting through actuators is what makes it a control system. · La surveillance se contente de collecter et de rapporter des données — elle n'agit pas. Agir par le biais d'actionneurs est ce qui en fait un système de contrôle.
Worked example: the three-mark "describe the differences"
- A monitoring system only measures, records or displays the readings, and at most raises a warning.
- A control system compares each reading with a preset value and, if it is outside the range, sends signals to actuators that change the process.
- The change is then measured again, so a control system contains feedback 反馈 and a monitoring system does not.
- Three points, three marks. The test for any system is the second point: does it act on the reading?
Exemple résolu : la question de trois points "décrire les différences"
- Un système de surveillance mesure uniquement, enregistre ou affiche les relevés et, au maximum, émet un avertissement.
- Un système de contrôle compare chaque relevé avec une valeur préréglée et, s'il est hors plage, envoie des signaux aux actionneurs qui modifient le processus.
- Le changement est ensuite mesuré à nouveau, donc un système de contrôle contient une rétroaction 反馈 et un système de surveillance n'en contient pas.
- Trois points, trois marks. Le test pour tout système est le deuxième point : agit-il sur le relevé ?
A control system compares each sensor reading with a ____ value and acts only if the reading is outside the range. · Un système de contrôle compare chaque lecture de capteur avec une valeur ____ et n'agit que si la lecture est hors plage.
The comparison with a stored, preset value is the mark that separates a control system from a device that merely reacts. · La comparaison avec une valeur stockée et prédéfinie est la marque qui distingue un système de contrôle d'un appareil qui réagit simplement.
Sensors
- A sensor turns a physical quantity into an electrical signal: temperature (a thermistor 热敏电阻 or thermocouple), pressure (a strain gauge), infra-red, sound, light, moisture.
- Most sensor signals are analogue, so an ADC 模数转换器 (analogue-to-digital converter) turns them into binary before the processor can compare them with anything.
- Name the sensor for the quantity: a "temperature sensor" is a fair answer, "thermistor" is a better one.

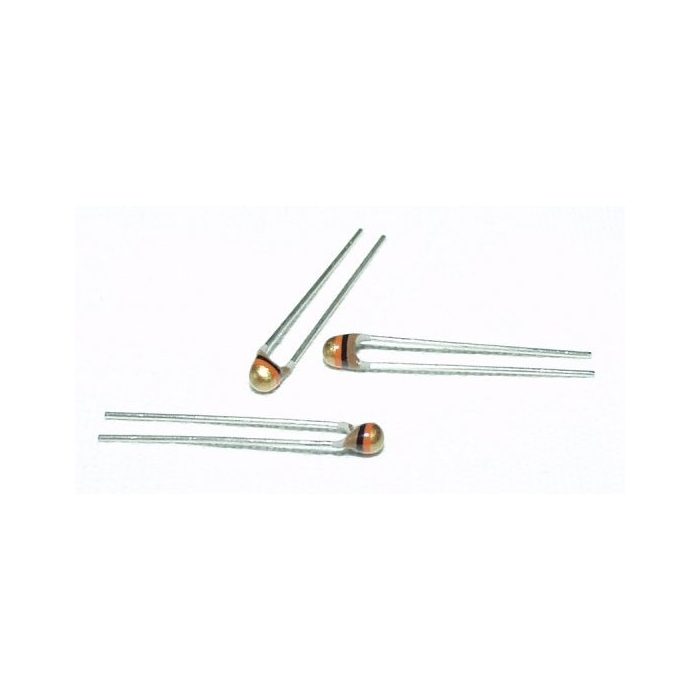

A thermistor: its resistance changes with temperature
Capteurs
- Un capteur convertit une grandeur physique en signal électrique : température (une thermistance 热敏电阻 ou thermocouple), pression (jaume de contrainte), infrarouge, son, lumière, humidité.
- La plupart des signaux de capteurs sont analogiques, donc un convertisseur A/N 模数转换器 (convertisseur analogique-numérique) les convertit en binaire avant que le processeur puisse les comparer.
- Nommez le capteur pour la grandeur : un "capteur de température" est une réponse acceptable, "thermistance" est meilleure.
Une thermistance : sa résistance change avec la température
A sensor: · Un capteur :
A sensor measures the world and outputs a signal. An actuator does the reverse — it turns a signal into an action. · Un capteur mesure le monde et produit un signal. Un actionneur fait l'inverse — il convertit un signal en action.
Actuators
- An actuator does the reverse of a sensor: it turns a signal from the processor into a physical action.
- Motors open doors and valves, heaters and coolers change a temperature, pumps move water, a buzzer or lamp warns a person.
- The processor's output is digital; where the actuator needs a varying signal, a DAC converts it first.

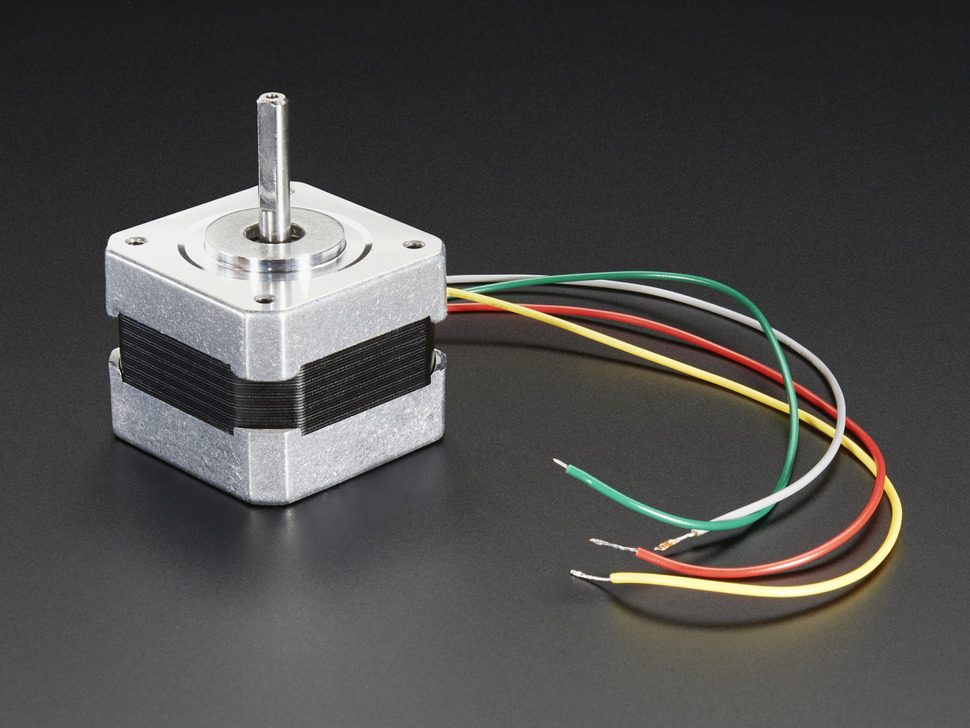

A motor: an actuator that turns a signal into movement
Actionneurs
- Un actionneur fait l'inverse d'un capteur : il convertit un signal du processeur en action physique.
- Les moteurs ouvrent les portes et les vannes, les chauffages et les refroidisseurs changent une température, les pompes déplacent l'eau, un buzzer ou une lampe avertit une personne.
- La sortie du processeur est numérique ; là où l'actionneur a besoin d'un signal variable, un convertisseur N/A le convertit d'abord.
Un moteur : un actionneur qui convertit un signal en mouvement
Match each device to whether it is a sensor (input) or an actuator (output). · Reliez chaque dispositif à son statut de capteur (entrée) ou d'actionneur (sortie).
A sensor turns a physical quantity into a signal; an actuator turns a signal into a physical action. · Un capteur convertit une grandeur physique en signal ; un actionneur convertit un signal en action physique.
Which is an actuator? · Lequel est un actionneur ?
An actuator carries out an action (motor, valve, heater, buzzer). The others are sensors/inputs. · Un actionneur exécute une action (moteur, vanne, chauffage, buzzer). Les autres sont des capteurs/entrées.
The control loop
- The sensor measures. The ADC converts the reading to digital. The processor compares it with the preset value.
- If the reading is outside the range, the processor sends a signal to an actuator, which changes the process.
- The sensor measures again, and the loop repeats. That repeated measuring after each action is the feedback loop 反馈回路.
La boucle de contrôle
- Le capteur mesure. Le convertisseur A/N convertit le relevé en numérique. Le processeur le compare avec la valeur préréglée.
- Si le relevé est hors plage, le processeur envoie un signal à un actionneur, qui modifie le processus.
- Le capteur mesure à nouveau, et la boucle se répète. Cette mesure répétée après chaque action est la boucle de rétroaction 反馈回路.

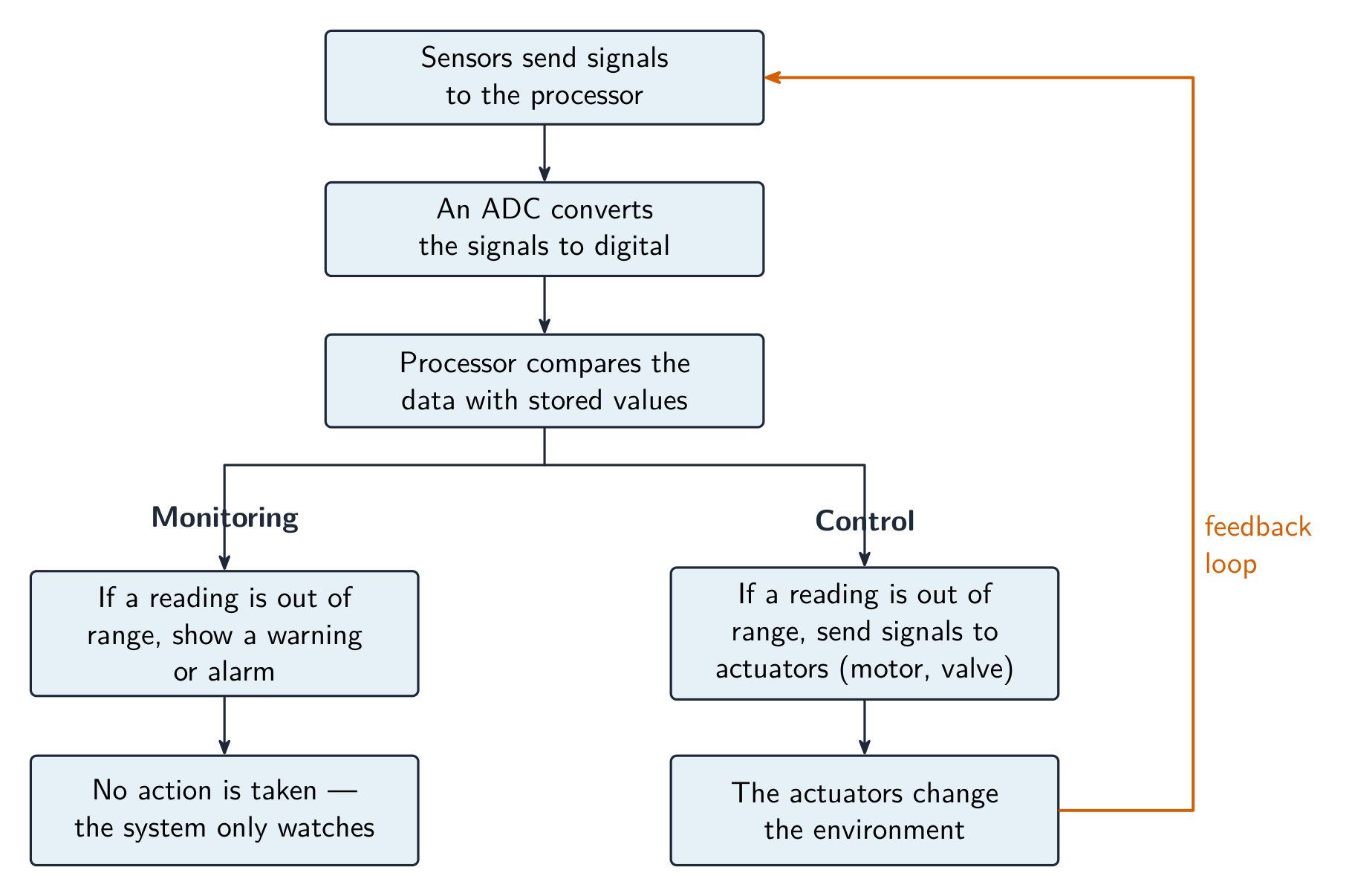

The control feedback loop · La boucle de rétroaction de contrôle
Tap round the loop a thermostat or autopilot repeats. A control system doesn't just read the world — it acts, then re-measures, correcting itself again and again. · Parcourez le tour de boucle qu'un thermostat ou un pilote automatique répète. Un système de contrôle ne se contente pas de lire le monde — il agit, puis remesure, se corrigeant encore et encore.
Put the stages of one pass round a control loop in order. · Placez les étapes d'un passage complet dans une boucle de contrôle dans l'ordre.
Measure, convert, compare, act, measure again. The last step is what makes it feedback. · Mesurer, convertir, comparer, agir, mesurer à nouveau. La dernière étape est ce qui constitue la rétroaction.
Worked example: the automatic door
- Describe how a system opens a door when a person is within 2 metres and closes it when nobody is.
- An infra-red or ultrasonic sensor measures the distance to anything in front of the door. The ADC converts the analogue reading and sends it to the processor.
- The processor compares the distance with the preset 2 metres. If it is less, it sends a signal to the actuator, a motor, to open the door.
- The sensor keeps measuring. When no reading below 2 metres arrives, the processor signals the motor to close the door. The repeated measuring is the feedback.
Exemple résolu : la porte automatique
- Décrivez comment un système ouvre une porte lorsqu'une personne est à moins de 2 mètres et la ferme lorsqu'il n'y a personne.
- Un capteur infrarouge ou ultrasonore mesure la distance vers tout objet devant la porte. Le convertisseur A/N convertit le relevé analogique et l'envoie au processeur.
- Le processeur compare la distance avec la valeur préréglée de 2 mètres. Si elle est inférieure, il envoie un signal à l'actionneur, un moteur, pour ouvrir la porte.
- Le capteur continue de mesurer. Lorsqu'aucun relevé inférieur à 2 mètres n'arrive, le processeur signale au moteur de fermer la porte. La mesure répétée constitue la rétroaction.
Which of these belong in the automatic door system? Select all · tout that apply. · Lequel de ceux-ci appartient au système de porte automatique ? Sélectionnez toutes les réponses applicables.
Sensor, converter, comparison value and actuator are the working parts. A printer would be monitoring bolted on; it plays no part in opening the door. · Le capteur, le convertisseur, la valeur de comparaison et l'actionneur sont les pièces fonctionnelles. Une imprimante serait une surveillance ajoutée ; elle ne joue aucun rôle dans l'ouverture de la porte.
Worked example: a greenhouse
- Keep a greenhouse between 20 °C and 26 °C. A thermistor reads the temperature; the ADC digitises it; the processor compares it with the two preset limits.
- Below 20 °C: a signal to the heater actuator switches it on. Above 26 °C: a signal to the motor opens the vent and switches the heater off.
- Inside the range: no action, but the reading is still taken. Then the loop repeats.
- Every control-system answer has these five parts: sensor, ADC, comparison with a preset, actuator, and measuring again.
Exemple résolu : une serre
- Maintenir une serre entre 20 °C et 26 °C. Une thermistance lit la température ; le convertisseur A/N la numérise ; le processeur la compare avec les deux limites préréglées.
- En dessous de 20 °C : un signal à l'actionneur de chauffage l'allume. Au-dessus de 26 °C : un signal au moteur ouvre le ventilateur et éteint le chauffage.
- Dans la plage : aucune action, mais le relevé est toujours pris. Ensuite, la boucle se répète.
- Chaque réponse de système de contrôle doit comporter ces cinq parties : capteur, convertisseur A/N, comparaison avec une valeur préréglée, actionneur et nouvelle mesure.
Why feedback matters
- Without feedback the system cannot tell whether its action worked, so it cannot correct itself or know when to stop. A heater with no temperature feedback heats forever.
- Feedback also lets the system respond to the world changing on its own: a door opened by hand, a cloud over the greenhouse.
- A monitoring system has no feedback because it changes nothing. It can only report or warn.
Pourquoi la rétroaction est importante
- Sans rétroaction, le système ne peut savoir si son action a fonctionné, donc il ne peut pas se corriger ni savoir quand s'arrêter. Un chauffage sans rétroaction de température chauffe indéfiniment.
- La rétroaction permet aussi au système de répondre aux changements du monde lui-même : une porte ouverte à la main, un nuage devant la serre.
- Un système de surveillance n'a pas de rétroaction car il ne change rien. Il peut seulement rapporter ou alerter.
Why is feedback essential in a control system? · Pourquoi la rétroaction est-elle essentielle dans un système de contrôle ?
Feedback closes the loop: the actuator changes the environment, the sensors re-measure it, and the system adjusts — e.g. a thermostat stops heating once the target is reached. · La rétroaction ferme la boucle : l'actionneur change l'environnement, les capteurs le remesurent, et le système s'ajuste — ex. un thermostat arrête le chauffage une fois la cible atteinte.
Match each system to its type. · Reliez chaque système à son type.
Raising an alarm is still reporting. Only a system that changes the physical process through an actuator is control. · Émettre une alarme reste un rapport. Seul un système qui modifie le processus physique par le biais d'un actionneur est un système de contrôle.
Marks that slip away
- A monitoring system does not use actuators. If your answer has the weather station switching something on, it has become a control system.
- Sensor signals are analogue. Say the ADC converts them before the processor compares.
- The comparison is with a preset value. "The processor decides" is not a mark; "compares the reading with the stored 2 metres" is.
- Say that the loop repeats. The feedback point is the one most often left out.
Pièges qui font perdre des points
- Un système de surveillance n'utilise pas d'actionneurs. Si votre réponse décrit une station météo allumant quelque chose, c'est devenu un système de contrôle.
- Les signaux de capteur sont analogiques. Dites que le convertisseur A/N les convertit avant que le processeur ne compare.
- La comparaison se fait avec une valeur préréglée. "Le processeur décide" n'est pas un mark ; "compare le relevé avec les 2 mètres stockés" l'est.
- Dites que la boucle se répète. C'est le point de rétroaction le plus souvent omis.
You've got it
- monitoring = read sensors, record or display, at most warn; control = compare with a preset value, act through actuators, measure again
- a sensor turns a physical quantity into a signal, through an ADC; an actuator turns a signal into an action
- the loop: sensor → ADC → compare → actuator → measure again; the repeat is feedback
- describe any control system with those five parts, in that order
Vous avez compris
- surveillance = lire les capteurs, enregistrer ou afficher, au maximum alerter ; contrôle = comparer avec une valeur préréglée, agir via des actionneurs, mesurer à nouveau
- un capteur convertit une grandeur physique en signal, via un convertisseur A/N ; un actionneur convertit un signal en action
- la boucle : capteur → convertisseur A/N → comparaison → actionneur → nouvelle mesure ; la répétition est la rétroaction
- décrivez n'importe quel système de contrôle avec ces cinq parties, dans cet ordre
