Dot-and-cross diagrams · Diagramas de puntos y cruces
| English | Español |
|---|---|
| dot-and-cross diagram/dɒt ænd krɒs ˈdaɪəɡræm/ | diagrama punto y cruz |
| expanded octet/ekˈspændɪd ɒkˈtet/ | octeto expandido |
| bonding pair/ˈbɒndɪŋ peə/ | par de enlace |
| lone pair/ləʊn peə/ | par libre |
| triple bond/ˈtrɪpl bɒnd/ | enlace triple |
Drawing the electrons
- A dot-and-cross diagram 点叉图 shows the outer electrons of each atom.
- Dots for one atom, crosses for the other.
- This makes it clear where each bonding electron came from.
Dibujando los electrones
- Un diagrama de puntos y cruces muestra los electrones externos de cada átomo.
- Puntos para un átomo, cruces para el otro.
- Esto deja claro de dónde proviene cada electrón de enlace.
A dot-and-cross diagram uses dots and crosses to: · Un diagrama de puntos y cruces usa puntos y cruces para:
Different symbols (dots/crosses) track which atom each outer electron came from. · Los símbolos diferentes (puntos/cruces) rastrean de qué átomo proviene cada electrón externo.
A dot-and-cross diagram shows the outer electrons of each atom in a bond. · Un diagrama de puntos y cruces muestra los electrones externos de cada átomo en un enlace.
Dots and crosses distinguish the atoms' electrons. · Puntos y cruces distinguen los electrones de los átomos.
What they can show
- You can draw them for ionic, covalent and coordinate bonding.
- They also handle molecules with an expanded octet 扩展八隅 or an odd number of electrons.
Lo que pueden mostrar
- Se pueden dibujar para enlaces iónicos, covalentes y dativos.
- También permiten representar moléculas con octeto expandido o un número impar de electrones.
Dot-and-cross diagrams can be drawn for: · Los diagramas de puntos y cruces pueden dibujarse para:
They work for all three, including expanded-octet and odd-electron species. · Funcionan para los tres tipos, incluyendo especies con octeto expandido y de electrones impares.
Match each dot-and-cross term to its meaning. · Empareja cada término de diagrama de puntos y cruces con su significado.
Dots and crosses track which atom each electron came from; lone pairs shape the molecule. · Puntos y cruces rastrean de qué átomo proviene cada electrón; los pares libres determinan la forma molecular.
Worked examples
- Water: oxygen has two bonding pairs 成键电子对 and two lone pairs 孤对电子.
- Nitrogen ($\text{N}_2$): the atoms share three pairs (a triple bond 三键), with a lone pair on each.

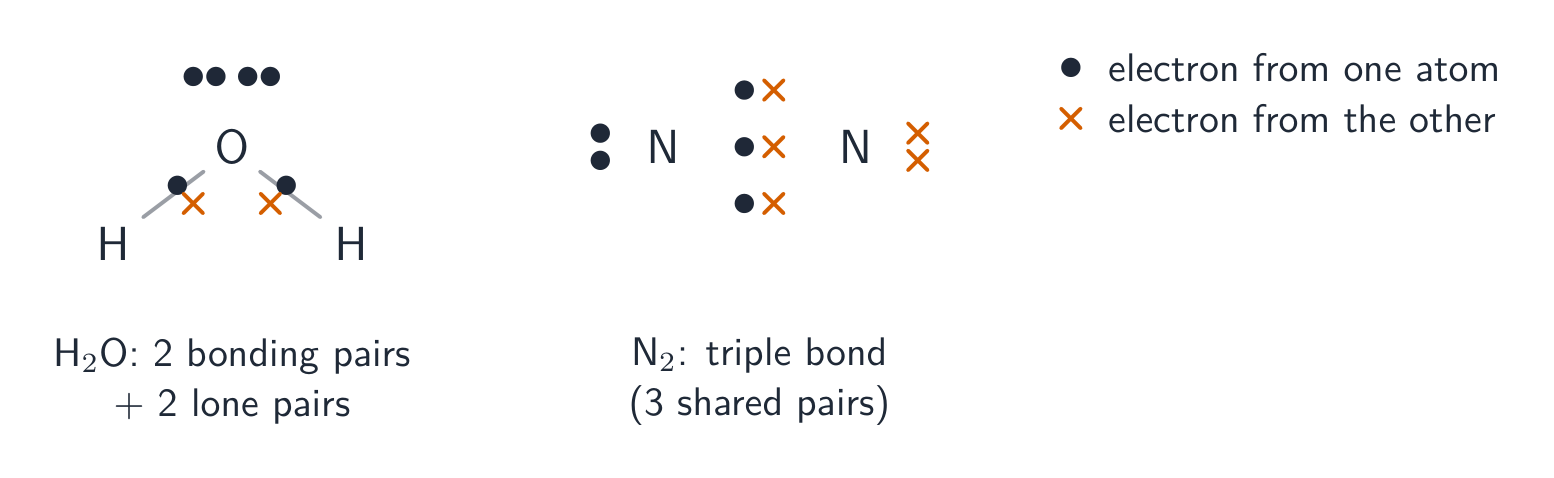

Water (two bonding + two lone pairs on O) and nitrogen (a triple bond) drawn with dots and crosses.
Ejercicios resueltos
- Agua: el oxígeno tiene dos pares de enlace y dos pares libres.
- Nitrógeno ($\text{N}_2$): los átomos comparten tres pares (un triple enlace), con un par libre en cada uno.
Agua (dos pares de enlace + dos pares libres en O) y nitrógeno (un triple enlace) dibujados con puntos y cruces.
Shape from bonding and lone pairs · Forma a partir de enlaces y pares libres
Count the bonding pairs and lone pairs around the central atom; they repel into the shape with least strain. Three bonds and one lone pair give a pyramid, like ammonia (NH3). · Cuenta los pares de enlace y los pares libres alrededor del átomo central; se repelen para adoptar la forma con menor tensión. Tres enlaces y un par libre dan una pirámide, como en el amoníaco (NH3).
In the dot-and-cross diagram of water, the oxygen atom has: · En el diagrama de puntos y cruces del agua, el átomo de oxígeno tiene:
Oxygen forms two O–H bonds (two bonding pairs) and keeps two lone pairs. · El oxígeno forma dos enlaces O–H (dos pares de enlace) y conserva dos pares libres.
The dot-and-cross diagram of N₂ shows: · El diagrama de puntos y cruces del N₂ muestra:
Nitrogen molecules share three pairs of electrons (a triple bond) plus a lone pair on each atom. · Las moléculas de nitrógeno comparten tres pares de electrones (un triple enlace) más un par libre en cada átomo.
Common dot-and-cross slips
- Show only the outer-shell electrons, and make sure each atom reaches a full shell.
- For ions, draw square brackets and the charge outside.
Errores comunes con diagramas de puntos y cruces
- Muestra solo los electrones de la capa externa y asegúrate de que cada átomo tenga una capa completa.
- Para iones, dibuja corchetes cuadrados y coloca la carga fuera de ellos.
You've got it
- dot-and-cross = outer electrons, dots for one atom and crosses for the other
- shows where each bonding electron came from; works for ionic, covalent and coordinate bonds
- water = 2 bonding + 2 lone pairs on O; $\text{N}_2$ = 3 shared pairs (triple bond)
Ya lo dominas
- diagrama de puntos y cruces = electrones externos, puntos para un átomo y cruces para el otro
- muestra de dónde proviene cada electrón de enlace; funciona para enlaces iónicos, covalentes y dativos
- agua = 2 pares de enlace + 2 pares libres en O; $\text{N}_2$ = 3 pares compartidos (triple enlace)
